⚠️ Dit is een ingrijpende reparatie. Het verwijderen van de cilinderkop op een Opel Astra 1.7 CDTI (Z17DTL, bouwjaar 2004-2010) vereist geduld, precisie en het juiste gereedschap. Zonder ervaring met distributieriemwerk en koppakkingen riskeer je motorschade. Lees de volledige gids voordat je begint.
Heb je te maken met een lekkende koppakking, oververhitting of vermogenverlies? Dan moet de cilinderkop eraf. Geen paniek: met deze stapsgewijze handleiding en de juiste voorbereiding kun je het zelf doen. Ik neem je mee door elk onderdeel, van motorvoorbereiding tot het loshalen van de kop.
Voorbereiding: wat heb je nodig?
Voordat je ook maar één bout losdraait, verzamel je het volgende:
- ✅ Momentsleutel (bereik 10-120 Nm) + 10 mm inbus (hex) voor kopbouten
- ✅ Torx-sleutels (T30, T40), 12- en 13 mm dopjes
- ✅ Nieuwe cilinderkoppakking, nieuwe kopbouten (eenmalig gebruik!)
- ✅ Vlakke staalhaak en voelermaat voor vlakheidscontrole
- ✅ Motorolie en koelvloeistof (na montage bijvullen)
- ✅ Opel workshopmanual of betrouwbare videogids (zie verderop)
Deze klus doe je niet in een uurtje. Reken op een volledige dag werk, zeker als je de motor niet uitbouwt. Bij de Astra H 1.7 CDTI is motor of versnellingsbak uitbouwen vaak de slimste weg, omdat je anders amper bij de onderste kopbouten komt.
Stap 1: motorruimte vrijmaken
Begin met het verwijderen van alles wat in de weg zit:
- 🔧 Accu loskoppelen (minpool eerst) en accubak eruit
- 🔧 Luchtfilterhuis, inlaatpijp en ECU-kabelboom losmaken
- 🔧 Throttle body, EGR-klep en intercooler slangen demonteren
- 🔧 Plastic motorkap en geluidsisolatie verwijderen (Torx 30)
- 🔧 Aandrijfriem en multiriem losmaken, airco compressor opzij zetten
Zorg dat je werkplek schoon en goed verlicht is. Noteer waar elke bout vandaan komt – maak foto’s of gebruik etiketten.
Distributieriem en timing
De distributieriem moet eraf voordat je de kop kunt tillen. Draai de krukas naar BDP (bovenste dode punt) van cilinder 1. Gebruik de markeringen op de nokkenaspoelies en de krukaspoelie. Verwijder de riem, spanrol en eventueel de waterpomp (als die achter de riem zit – bij de Z17DTL meestal wel).
💡 Tip: Zet de nokkenassen vast met een speciaal blokkeergereedschap of een stevige schroevendraaier – voorkom dat ze verdraaien terwijl de riem eraf is.
⏱️ Tijdsbesparing: Als je de motor uitbouwt, kun je de kop op een werkbank demonteren. Bij de Astra H is dat vaak sneller dan worstelen in de motorruimte. Verlaag het subframe en haal de aandrijfassen eruit (M32 handbak of F17).
Stap 2: cilinderkop demontage
Nu wordt het serieus. Volg deze volgorde strikt om scheeftrekken of beschadiging te voorkomen.
Kleppendeksel en injectoren
Verwijder het kleppendeksel door de bouten van buiten naar binnen los te draaien (kruislings). Bij de CDTI zitten de injectoren in de kop – koppel de brandstofleidingen los (17 mm) en trek de injectoren voorzichtig met een trekker. Vervang altijd de o-ringen en afdichtringen bij hermontage.
Inlaat- en uitlaatspruitstuk
Haal het inlaatspruitstuk los (Torx/12 mm). Het uitlaatspruitstuk zit vaak vast met 13 mm moeren. Soms is het handiger om het spruitstuk samen met de kop te verwijderen – dat scheelt geklooi met hittebestendige pakkingen.
Koelslangen en sensoren
Koppel alle koelslangen los, evenals de elektrische connectoren voor krukassensor, nokkenassensor en eventuele temperatuursensor. Tap de koelvloeistof af voordat je slangen losmaakt.
Kopbouten losdraaien in de juiste volgorde
Dit is het meest kritische onderdeel. De bouten moeten in omgekeerde volgorde van aandraaien loskomen. Zoek het aandraaidiagram op (zie bron [1] voor een exacte volgorde). Gebruik een 10 mm inbusdop op een ratel, en draai elke bout een halve slag los, beginnend bij de buitenste bouten en naar binnen toe werkend.
In bovenstaande video zie je precies hoe je de kopbouten losdraait bij een 1.7 CDTI. Let op de markeringen op de nokkenassen – die worden gebruikt voor de timing.

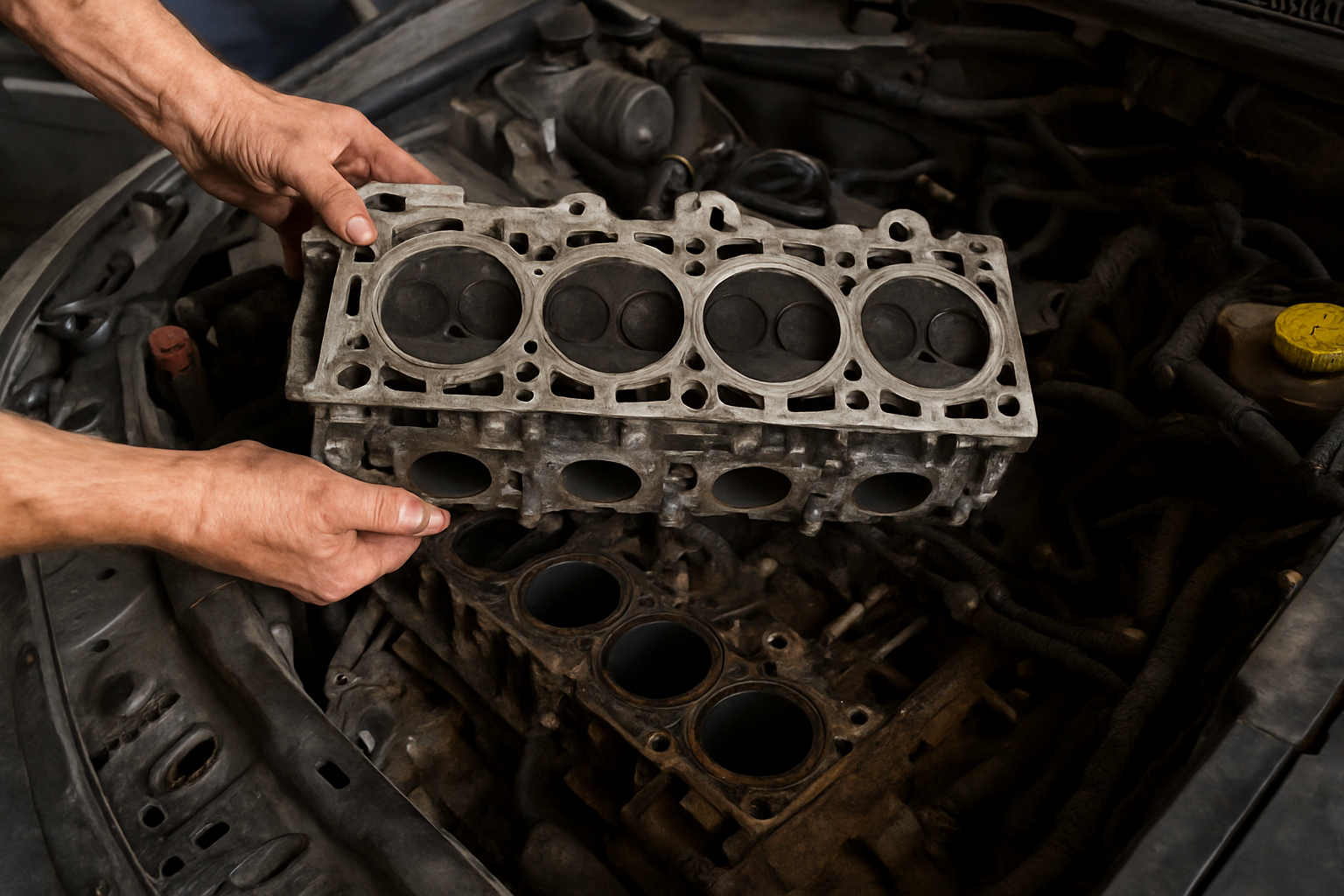

Na het losdraaien kun je de cilinderkop voorzichtig optillen. Gebruik een speciale kopheffer of een stevig stuk hout om hem recht omhoog te tillen. Forceer niet – als hij vastzit, tik dan zacht tegen de zijkant met een rubberen hamer.
⚠️ Pas op dat je de wanden van de cilinders of de zuigers niet beschadigt. Leg de kop meteen op een schone werkbank.
Stap 3: cilinderkoppakking verwijderen en oppervlakken reinigen
Schraap de oude pakking voorzichtig weg met een plastic schraper (geen metaal – dat beschadigt het aluminium). Gebruik pakkingreiniger of remmenreiniger. Controleer het motorblok en de kop op vlakheid met een rechte stalen liniaal en voelermaat. Maximaal toegestane afwijking: 0,05 mm. Als de kop krom is, laat hem dan vlakken bij een gespecialiseerd bedrijf.
Stap 4: voor montage – controleer alles
- 🔍 Controleer de klepsteelafdichtingen – vervang ze als ze hard zijn
- 🔍 Inspecteer de kleppen op verbrandingsresten – indien nodig laten inslijpen
- 🔍 Reinig de oliekanalen in de kop
- 🔍 Monteer altijd nieuwe kopbouten (rekgrens overschreden bij oude bouten)
- 🔍 Nieuwe pakking, nieuwe injectorafdichtingen – geen bezuinigingen!
Het aandraaien van de kopbouten gebeurt in drie stappen met een momentsleutel: meestal eerst 20 Nm, dan 50 Nm, en daarna nog een hoek van 90° of 180° (check de specifieke waarden voor de Z17DTL). Werk strikt in de voorgeschreven volgorde (van binnen naar buiten).
🔧 Aanbevolen aandraaimomenten (Opel Astra 1.7 CDTI Z17DTL):
Fase 1: 20 Nm
Fase 2: 50 Nm
Fase 3: 90° draaien (extra hoek)
Bron: Haynes handboek of Autodoc handleiding. Altijd controleren met actuele workshopmanual – afwijkingen per motornummer mogelijk.
Vergelijking: motor uitbouwen vs. in de auto werken
| Aspect | Motor in de auto | Motor uitgebouwd |
|---|---|---|
| Tijdsinvestering | 8–12 uur | 10–14 uur (incl. uitbouw) |
| Toegankelijkheid kopbouten | Moeilijk – sleutels onderste | Zeer goed – werkbank |
| Risico op fouten | Hoger (beperkte ruimte) | Lager |
| Benodigd gereedschap | Standaard set + speciale inbus | Plus motorsteun, takel |
| Aanbevolen voor | Ervaren sleutelaars | Beginners of bij twijfel |
Zelf kies ik vaak voor motoruitbouw bij de Astra H. Het lijkt meer werk, maar je voorkomt geklungel en beschadigde draden. Bovendien kun je direct de koppeling en de carterpan reviseren.
✨ Mon verdict
Het verwijderen van de cilinderkop op een Opel Astra 1.7 CDTI is geen klus voor vrijdagavond. De belangrijkste punten om te onthouden:
- ✅ Timing is alles – blokkeer de nokkenassen en zet de krukas op BDP voordat je de distributieriem verwijdert. Eén graad fout en de motor loopt niet.
- ✅ Boutvolgorde is heilig – draai kopbouten los van buiten naar binnen en draai ze aan van binnen naar buiten. Gebruik altijd een momentsleutel en nieuwe bouten.
- ✅ Motor uitbouwen loont – zeker bij de Astra H bespaar je frustratie en risico op beschadigde sensoren of kabels.
- ✅ Controleer vlakheid – een kromme kop betekent opnieuw lekkage. Laat hem vlakken als de afwijking groter is dan 0,05 mm.
Mijn persoonlijke aanbeveling: als je dit nog nooit hebt gedaan, zoek een ervaren monteur in de buurt en vraag of je mag meekijken. De eerste keer is spannend. Maar met deze gids en de video erbij kun je het zeker zelf. Heb je een specifieke vraag over jouw motorvariant? Laat een reactie achter – ik help je graag verder.
1. Kan ik de cilinderkop verwijderen zonder de motor uit te bouwen?
Ja, dat is mogelijk, maar het is lastig. Bij de Opel Astra 1.7 CDTI zit de kop achter de inlaatspruitstukken en voor de firewall. Je hebt weinig ruimte voor de onderste kopbouten. Het uitbouwen van de versnellingsbak of motor scheelt een hoop frustratie en voorkomt beschadigde sensoren. In de praktijk kieven veel sleutelaars ervoor om het blok eruit te halen, vooral als ook de koppeling aan vervanging toe is. Bron: ScegliAuto tutorial.
2. Wat kost een cilinderkoppakking vervangen bij de garage?
De kosten voor een koppakkingreparatie bij een Opel-specialist liggen tussen de € 800 en € 1500, afhankelijk van de regio en of de kop moet worden vlakken. Reken op ongeveer 10 tot 14 uur arbeid, plus materiaal (pakking, bouten, olie, koelvloeistof). Doe je het zelf, dan ben je zo’n € 150 tot € 300 kwijt aan onderdelen. Bron: Autodoc handleiding.
3. Moet ik de injectoren verwijderen of kunnen ze blijven zitten?
De injectoren moeten eruit. Ze zitten in de cilinderkop en de pakking loopt eromheen. Als je de kop optilt terwijl de injectoren nog vastzitten, beschadig je ze of de brandstofleidingen. Gebruik een injectortrekker en vervang altijd de afdichtringen en o-ringen. De brandstofleidingen (17 mm) moeten worden losgekoppeld. Bron: YouTube-gids Astra H 1.7 CDTI.
4. Hoe weet ik of de cilinderkop vlak is?
Leg een stalen liniaal (minimaal 30 cm) in de lengte en in de kruislijnen op het kopoppervlak. Gebruik een voelermaat van 0,05 mm. Als de liniaal op enig punt niet vlak aanligt, is de kop krom. Bij een afwijking van meer dan 0,1 mm is vlakken noodzakelijk. Laat het doen bij een revisiebedrijf (kost € 50-100). Rijden met een kromme kop leidt tot een kapotte pakking binnen 1000 km. Bron: Vlakheidscontrole video.
5. Wat zijn typische symptomen van een defecte koppakking bij deze motor?
De 1.7 CDTI (Z17DTL) staat bekend om oververhitting door een kapotte thermostaat, wat de koppakking kan beschadigen. Symptomen: olie in de koelvloeistof (mayonaise-achtig), koelvloeistof in de olie, witte rook uit de uitlaat, motor loopt onregelmatig, oververhitting en drukverlies op het koelsysteem. Ook een constant laag koelvloeistofpeil zonder lekkage kan duiden op een interne lekkage. Bron: Diagnose koppakking video.
